Profilo GF-G P150 trave alta rigidità

Green Frame · Profili GF-G Ø 43

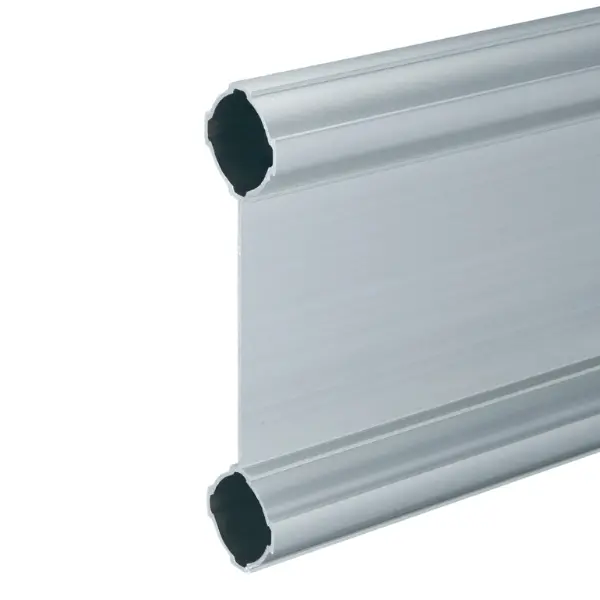

Profilo GF-G P150: trave doppia Ø 43 mm ad alta rigidità per grandi luci

Due tubi Ø 43 mm a interasse 150 mm uniti in una trave alta 193 mm: è il profilo più rigido del sistema Green Frame, con un momento d’inerzia di 340 × 10⁴ mm⁴ in piedi. Lo usi come trave per grandi luci: box e cabine di lavoro, portali, strutture che devono attraversare spazi ampi senza appoggi.

2 tubi Ø 43 mmInterasse 150 mmAltezza 193 mm2,07 kg/mPer grandi luci

Profilo GF-G P150: trave doppia Ø 43 mm ad alta rigidità per grandi luci

340 × 10⁴ mm⁴momento d’inerzia in piedi

193 mmaltezza della trave

150 mminterasse dei tubi

2,07 kg/mpeso

Perché sceglierlo

Grandi luci

In piedi ha un momento d’inerzia circa 67 volte quello del tubo GF-G: attraversa spazi ampi senza appoggi intermedi.

Sempre Green Frame

I due tubi sono Ø 43: si chiudono con i tappi GF-G e lavorano con i componenti della serie G.

Portali e box

La trave giusta per box e cabine di lavoro, portali e strutture sopra le linee.

Modificabile

Come il resto del sistema, si smonta e si riusa quando cambia il layout.

Sceglilo se…

Devi coprire una luce grande senza montanti intermedi.
Costruisci box, cabine di lavoro o portali.
Le traverse GF-G W non bastano.

Scegli un’altra soluzione se…

Ti basta una traversa rigida più compatta: Profilo GF-G W →
Ti serve un tubo singolo Ø 43: Profilo GF-G →
Le luci sono da postazione o scaffale: Profilo GF-N W →

Non sai quale scegliere? Usa la guida rapida Green Frame →

Come si usa

Una trave, non un montante:

Montala in piedi

I due tubi uno sopra l’altro: così lavora con il momento d’inerzia massimo, 340,49 × 10⁴ mm⁴.

Nodi e appoggi

Con luci e carichi da trave sono nodi, montanti e piedini a decidere la portata: li verifichiamo noi sul progetto.

Teste chiuse

Chiudi le teste dei due tubi con il tappo interno GF-G.

Mandaci luce, carichi e punti di appoggio: definiamo con te lo schema dei nodi.

Il servizio LeanProducts

Dal disegno alla struttura finita, con un solo interlocutore:

Progetto e calcolo dei carichi

Partiamo dal tuo schizzo o dalle misure: scegliamo profili e connettori e verifichiamo luci, nodi e carichi.

Taglio a misura

Tagliamo i profili nel nostro reparto alle lunghezze del progetto, pronti da montare.

Kit o struttura montata

Ricevi il kit con i pezzi tagliati e l’elenco dei componenti, oppure la struttura già montata.

Ricambi e modifiche

Quando cambia il processo ti forniamo componenti e nuovi tagli per modificare o ampliare la struttura.

Mandaci uno schizzo, una foto o le misure fuori tutto: ti rispondiamo con codici, quantità e lunghezze di taglio.

Dati tecnici

Dato	Valore
Codice	GFF-201
Serie	GF-G, Ø 43 mm
Sezione	Due tubi Ø 43 mm a interasse 150 mm, altezza 193 mm
Lunghezza	Barra da 4000 mm o tagliato a misura
Peso	2,07 kg/m
Materiale e finitura	Alluminio estruso anodizzato
Momento d’inerzia	Ix = 340,49 × 10⁴ mm⁴ (in piedi) · Iy = 10,15 × 10⁴ mm⁴
Momento di resistenza	Zx = 35,28 × 10³ mm³ · Zy = 4,72 × 10³ mm³
Uso	Trave per grandi luci, box di lavoro e portali
Connettori adatti	Connettori GF-G Ø 43 (modelli da confermare sul progetto)
Tappi	Tappo interno GF-G GFA-402 su ciascun tubo

Con una trave così rigida la portata la decidono nodi, montanti e piedini: mandaci luci e carichi e la calcoliamo noi.

Prodotti correlati

Tappo interno GF-GTappo interno GF-G

Profilo GF-GProfilo GF-G

Profilo GF-G WProfilo GF-G W

Connettore esterno 90° GF-GConnettore esterno 90° GF-G

Hai altre domande?Leggi le 15 domande frequenti →

Non sai quale profilo usare?

Mandaci uno schizzo della struttura e il peso che deve reggere: ti indichiamo profili, connettori e lunghezze di taglio.

Richiedi un’offerta Chiama +39 0434 572757

Specifiche tecniche

Lunghezza	4000
Peso	2,07 kg/m
Materiale	Alluminio estruso anodizzato

Tag
Tag	SUS

È una trave fatta di due tubi Ø 43 mm a interasse 150 mm, alta 193 mm e da 2,07 kg/m. È il profilo più rigido del sistema Green Frame: si usa per grandi luci, box e cabine di lavoro e portali.

Il GF-G W ha i due tubi più vicini, è alto 98 mm e in piedi ha 52,42 × 10⁴ mm⁴; il P150 arriva a 340,49 × 10⁴ mm⁴, oltre sei volte, con un peso di 2,07 kg/m contro 1,74. Il W è la traversa rigida compatta, il P150 la trave per grandi luci.

In piedi, con i due tubi uno sopra l’altro: è l’orientamento in cui lavora al massimo. Coricata il momento d’inerzia scende a 10,15 × 10⁴ mm⁴.

La trave da sola è molto rigida: nella pratica sono nodi, montanti e piedini a decidere la portata. Mandaci luce, carichi e punti di appoggio: verifichiamo noi tutta la struttura.

I due tubi sono Ø 43, quindi si lavora con i componenti della serie GF-G. Lo schema dei nodi lo definiamo con te sul progetto, in base a luce e carichi.

Con il tappo interno GF-G GFA-402 su ciascuno dei due tubi.

Il Profilo GF-G è il tubo base Ø 43. Quello con cava C10 aggiunge una cava per dadi a T e il collegamento ai profilati quadri SF. L’Hard ha la parete spessa, circa il doppio della resistenza a flessione, per i nodi che prendono urti. Il GF-G W unisce due tubi Ø 43 ed è la traversa per carichi alti; il P150 è una trave doppia alta 193 mm per grandi luci, box di lavoro e portali.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
