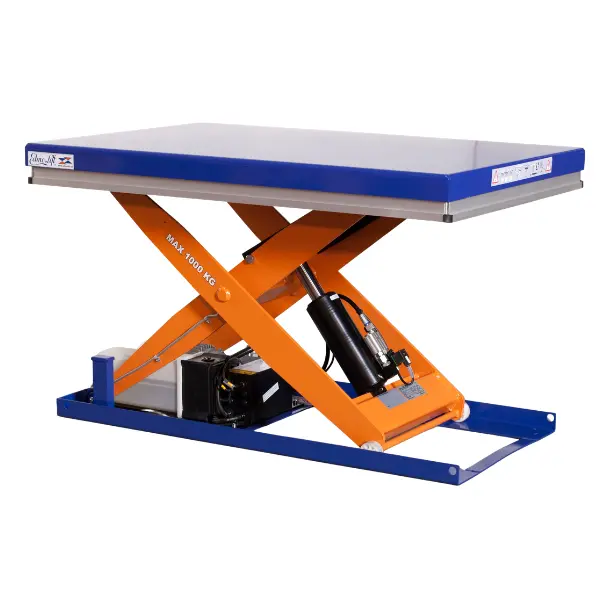

CL 1001 Piattaforma Singolo Pantografo

https://leanproducts.eu/web/image/product.template/11/image_1920?unique=114c629

La CL 1001 Piattaforma Singolo Pantografo è una soluzione di sollevamento industriale a pantografo singolo con portata di 1.000 kg e corsa di sollevamento di 820 mm, progettata per ottimizzare la movimentazione ergonomica dei carichi in linea produttiva. Il piano di lavoro di 1.200 × 800 mm raggiunge la quota minima di 180 mm, con un tempo di salita di 15 secondi garantito dal gruppo motore interno da 0,95 kW (S3) alimentato in trifase 400V. Il controllo avviene tramite unità standard a 2 pulsanti, integrata nell'unità di potenza interna. Il prodotto è certificato CE secondo la norma EN 1570-1.

Leggi tutto ↓

2.416,80 € 2416.8 EUR 2.544,00 € 5.00 % OFF

2.948,50 € IVA inclusa
Cod.: 36045
  • Altezza minima mm
  • Altezza Max mm
  • Pantografo
  • Tempo di sollevamento s
  • Peso Kg
  • Comando
  • Centralina
  • Potenza kW (S3)
  • Alimentazione
  • Certificazione

Questa combinazione non esiste.

Avete già inviato una richiesta per questo prodotto oggi.
Contattaci
Richiedi un'offerta
Rispondiamo entro 1 giorno lavorativo
Scarica scheda PDF

Specifiche tecniche

Portata Kg 1000
Corsa mm 820
Altezza minima mm 180
Altezza Max mm 1000
Lunghezza piano mm 1200
Larghezza piano mm 800
Pantografo Singolo
Tempo di sollevamento s 15
Peso Kg 180
Comando Pulsantiera Standard 2 Tasti
Centralina Interna
Potenza kW (S3) 0,95
Alimentazione Trifase 400V
Certificazione CE - EN 1570-1

Il CL 1001 è elettroidraulico: un motore elettrico (0,95 kW, 400 V trifase) aziona la pompa e il cilindro idraulico che alza il pantografo. Ha la forza dell’idraulica e la comodità del comando elettrico a pulsanti.

Pesa circa 180 kg; il piano misura 1200 × 800 mm e da chiuso è alto 180 mm.

La serie C è pensata per un uso fino a circa 4 sollevamenti all’ora. Per cicli continui servono le piattaforme serie T o HD: le dimensioniamo noi sul tuo ciclo di lavoro.

Per la serie C EdmoLift offre accessori come il telaio con ruote o rialzato, il comando a pedale e il soffietto di sicurezza: chiedici quelli adatti al tuo uso.

Le tavole elevatrici devono rispettare la norma EN 1570-1 sui requisiti di sicurezza e avere la marcatura CE: il CL 1001 è conforme e arriva con il manuale d’uso.

Una fossa di 1230 × 830 mm, profonda 185 mm: lunghezza e larghezza del piano +30 mm, altezza minima +5 mm. Calcestruzzo C12/15, profilo a L 100 × 100 mm sui bordi e tubo Ø 100 mm per cavi e tubi. Per la fossa sono consigliati finecorsa, occhielli di sollevamento, blocchi meccanici e botola di ispezione oppure centralina esterna.

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Solo nei colori fissi arancio e blu: la Serie C non si personalizza.

La Serie T è prodotta interamente in Svezia e si configura con accessori, comandi e colori. La Serie C è la versione più leggera ed economica: idraulica e molti componenti sono gli stessi della T, ma non si personalizza, accetta pochi accessori e ha colori fissi arancio e blu.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Una piattaforma ribassata: da chiusa è alta 80–100 mm e si appoggia sul pavimento, senza opere murarie. Con il piano a U o a E (TUL, TUB, CUB) il transpallet lascia il pallet sul piano; con il piano pieno si sale dalla rampa di accesso. Portata fino a 2000 kg.

Una base piana e orizzontale in calcestruzzo almeno C12/15, l’ancoraggio con almeno quattro tasselli a espansione e il collegamento elettrico fatto da un elettricista autorizzato. Spina CEE, protezione motore e interruttore generale di norma non sono compresi nella fornitura.
