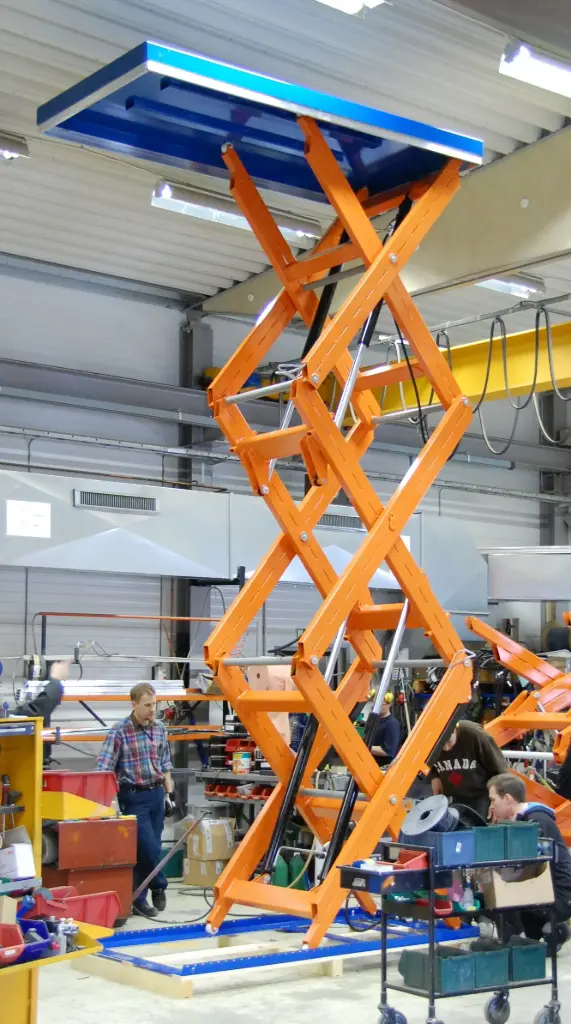

TST 2000 Piattaforma Verticale

Sì: con tre pantografi sovrapposti la TST 2000 sale da 700 a 5200 mm, cioè 4500 mm di corsa, con 2000 kg su un piano di 2200 × 1200 mm e un ingombro a terra contenuto.

Serve se vuoi il piano abbassato a filo pavimento. La fossa misura 2230 × 1230 mm ed è profonda 705 mm (altezza minima + 5 mm); calcestruzzo C12/15, profilo a L 100 × 100 mm sui bordi e un tubo Ø 100 mm verso la centralina. In fossa sono consigliati finecorsa, blocchi meccanici e occhielli di sollevamento.

Con più di 10 cicli all’ora o più di 10.000 all’anno. Per questo modello è il kit 82103 (fino a 4000 kg): ruote con cuscinetti a sfera, alberi lavorati, ingrassatori su tutte le articolazioni e drenaggio dei cilindri verso il serbatoio. Va ordinato insieme alla piattaforma.

Solo persone addestrate che accompagnano le merci: la EN 1570-1 lo ammette con al massimo due fermate e senza superare un piano fisso. Servono parapetti e cancelli, piano antiscivolo se c’è rischio di scivolare e la marcatura che autorizza le persone a bordo. Non è un ascensore né una piattaforma di lavoro aereo.

Sì: il piano si può forare per fissare attrezzature o guide, evitando la zona in cui scorre il pantografo.

Di serie è arancio RAL 2009 e blu RAL 5002. Senza sovrapprezzo anche grigio antracite RAL 7024 e nero RAL 9005; gli altri colori RAL, oltre 200, a richiesta con sovrapprezzo.

La Serie T è prodotta interamente in Svezia e si configura con accessori, comandi e colori. La Serie C è la versione più leggera ed economica: idraulica e molti componenti sono gli stessi della T, ma non si personalizza, accetta pochi accessori e ha colori fissi arancio e blu.

Una piattaforma elevatrice porta il carico all’altezza di lavoro giusta premendo un pulsante: si lavora senza piegarsi e senza sollevare a mano. Se il carico va anche spostato tra le postazioni c’è il carrello a pantografo; per prelevare da pallet e cassoni, i sollevatori per pallet e i ribaltatori.

Parti da tre dati: peso del carico e come appoggia, altezza più bassa e più alta di lavoro (la differenza è la corsa) e misure del piano che servono davvero. Poi valuta cicli all’ora, ambiente e sicurezza. La guida alla scelta delle piattaforme elevatrici, con il selettore in 4 domande, ti mostra i modelli adatti.

Per carichi lunghi o pesanti c’è il doppio pantografo orizzontale: due pantografi in fila, sincronizzati, sollevano un piano lungo fino a 6000 mm, con portate fino a 10.000 kg. Per corse alte senza aumentare l’ingombro, anche per collegare due livelli, il doppio, triplo o quadruplo pantografo verticale arriva a 6000 mm di corsa.

Una piattaforma ribassata: da chiusa è alta 80–100 mm e si appoggia sul pavimento, senza opere murarie. Con il piano a U o a E (TUL, TUB, CUB) il transpallet lascia il pallet sul piano; con il piano pieno si sale dalla rampa di accesso. Portata fino a 2000 kg.

Sì: è marcata CE secondo la EN 1570-1, collaudata con un carico superiore del 30% alla portata nominale e fornita con la dichiarazione di conformità. Di serie ha la barra antischiacciamento sui 4 lati, la doppia valvola di non ritorno contro la discesa improvvisa e i blocchi meccanici per la manutenzione.

Sì: si comanda anche tramite PLC e si possono programmare varie funzioni già nella versione standard. La centralina UC-60 ha connettori M12 plug & play per finecorsa, fotocellule e sensori, e sul piano si può montare una rulliera per il passaggio del materiale tra livelli diversi.

Una base piana e orizzontale in calcestruzzo almeno C12/15, l’ancoraggio con almeno quattro tasselli a espansione e il collegamento elettrico fatto da un elettricista autorizzato. Spina CEE, protezione motore e interruttore generale di norma non sono compresi nella fornitura.
