EDLF 65 Ribaltatore 90°

Ribaltatore Edmolift. Quando è integrato con un piano di sollevamento, la parte idraulica è sincronizzata con il ribaltatore.

Cod.: 36085

Altezza minima mm
Inclinazione
Idraulica
Lato ribaltamento
Coppia kNm
Potenza kW (S3)
Peso Kg
- 165
Installazione

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare

Documenti

Manuale d'uso EdmoLift ribaltatori (IT)

Installation quick guide EdmoLift tilters (multilingua)

EDLF_65_Drawing

Scarica scheda PDF

Edmolift · Ribaltatori

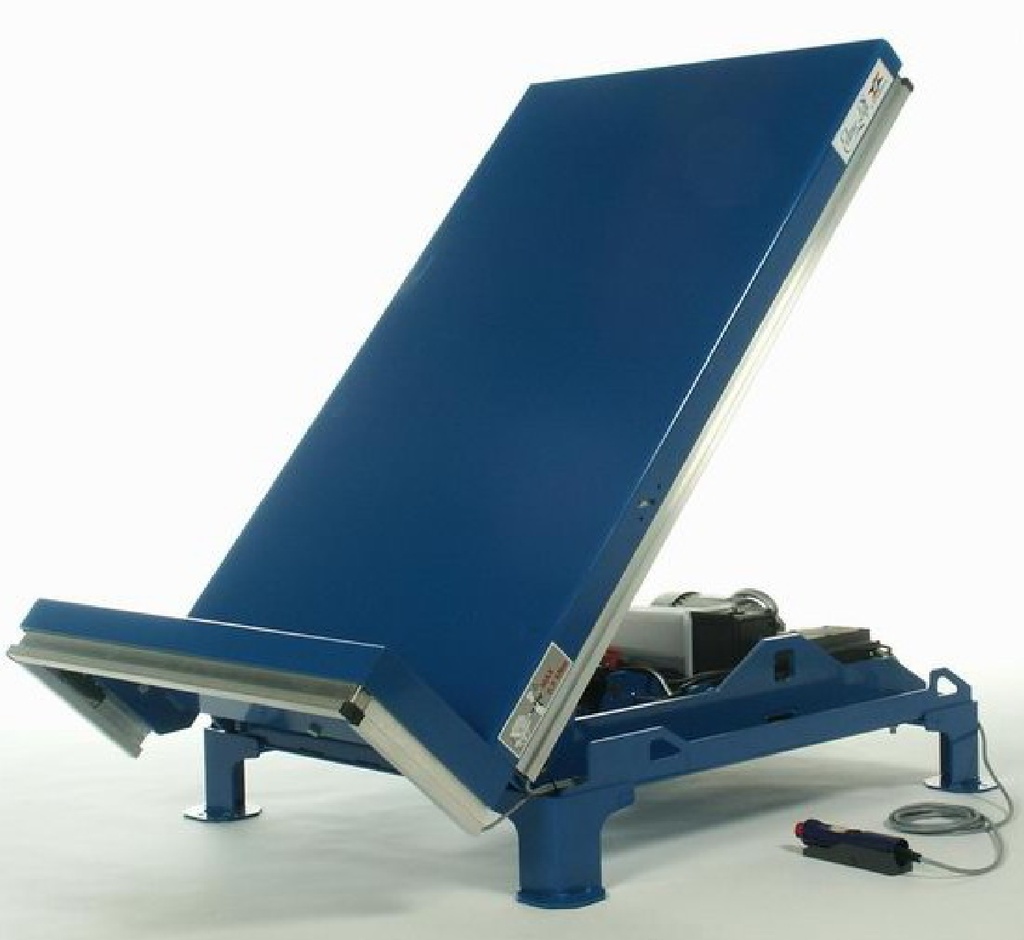

EDLF 65: ribaltatore per pallet e cassoni 90°

Ribaltatore Edmolift da pavimento: inclina il carico di 90° sul lato corto, con cilindri a doppio effetto, e lo porta verso l’operatore per caricare e scaricare pallet, casse o contenitori. Il telaio ospita la centralina: si posa a terra e si collega. È un ribaltatore industriale per pallet e cassoni.

Inclinazione 90°Cilindri a doppio effettoCoppia 6,5 kNmA pavimentoEN 1570-1 · CE

EDLF 65: ribaltatore per pallet e cassoni 90°

90°inclinazione

6,5 kNmcoppia

320 mmaltezza minima

230 mmsponda di trattenuta

Perché sceglierlo

Il carico viene verso di te

Inclinando pallet e cassoni l’operatore raggiunge i pezzi sul fondo senza piegarsi né sporgersi.

A pavimento, centralina inclusa

Il telaio a terra ospita la centralina: nessuna fossa e nessun gruppo esterno.

Il carico resta al suo posto

Sponda di trattenuta alta 230 mm di serie e barre antischiacciamento sui 4 lati.

Anche su piattaforma

Lo stesso ribaltatore si integra nel piano di una piattaforma elevatrice, con un unico impianto idraulico.

Sceglilo se…

carichi e scarichi pallet, casse o cassoni a terra e vuoi il carico inclinato verso l’operatore
devi inclinare il carico fino a 90°
il carico, misurato al baricentro, resta entro la coppia di 6,5 kNm

Scegli un’altra soluzione se…

se ti basta un’inclinazione di 45° ESLF 65 Ribaltatore 45° →
se vuoi anche alzare il carico, con inclinazione da +5° a −40° ALT 750 ArmLift →
se vuoi alzare il pallet e inclinarlo di 40° a destra o a sinistra TSLN 750 Sollevatore e Ribaltatore 40° per Pallet →
se ti serve sollevare il carico e poi inclinarlo: ribaltatore su piattaforma TL 2000 Piattaforma Singolo Pantografo →

Non sai quale scegliere? Usa la guida alla scelta delle piattaforme →

A pavimento o su piattaforma

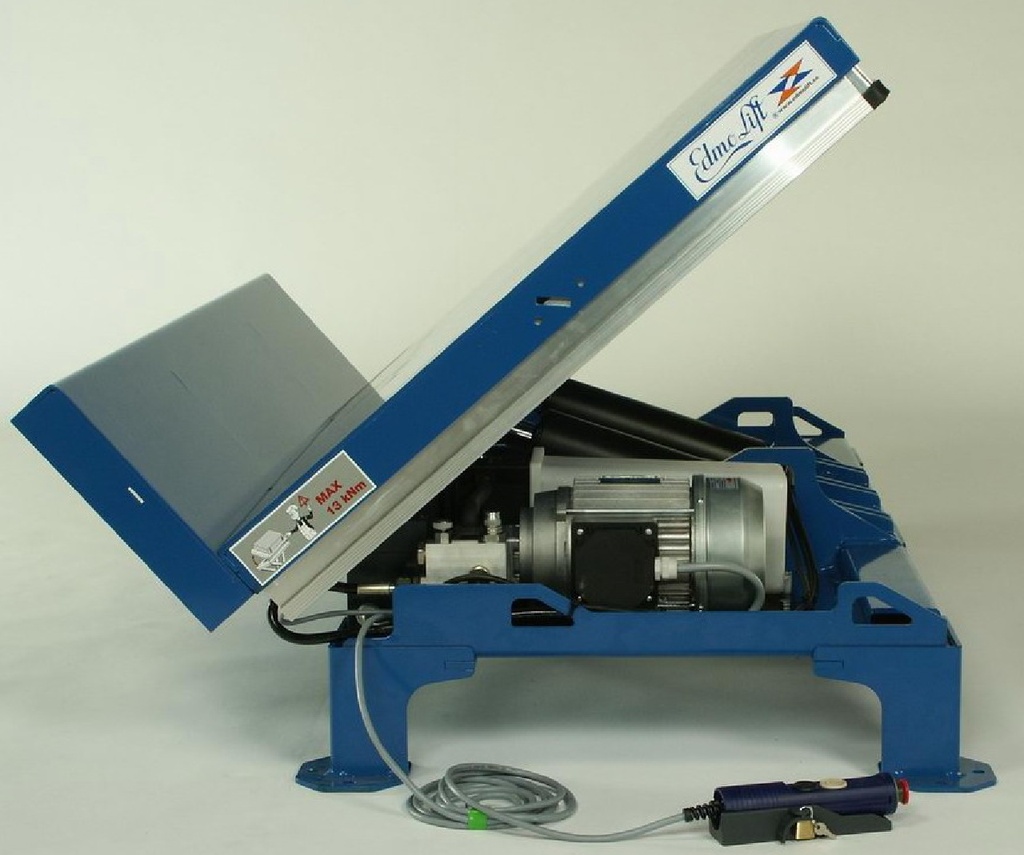

ESLF 65

Ribalta di 45° sul lato lungo, cilindri a semplice effetto.

Vedi prodotto →

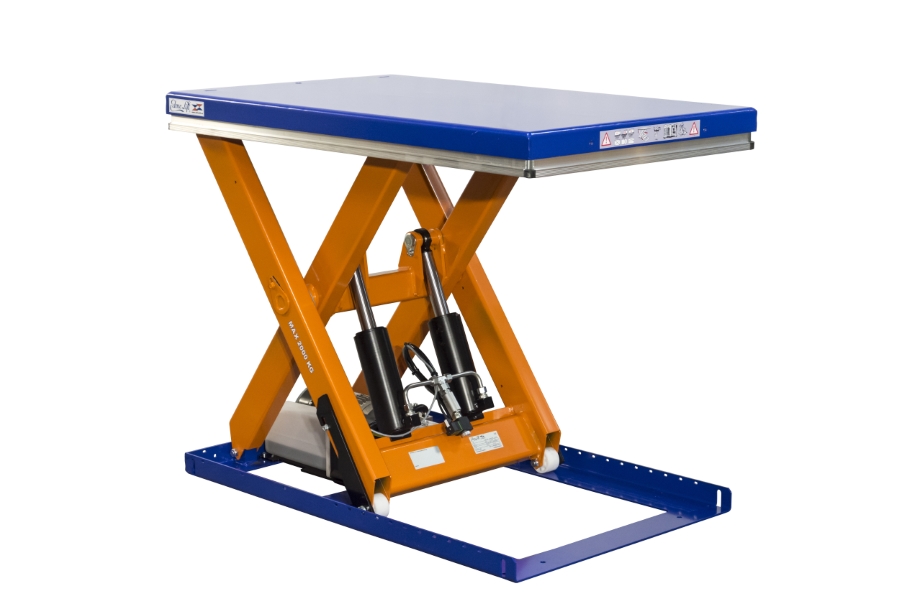

Su piattaforma elevatrice

Il ribaltatore si integra nel piano, ad esempio di una TL 2000: stesso impianto idraulico, coppie da 6,5, 13 o 18 kNm.

Vedi prodotto →

Su piattaforma: lunghezze del piano 900, 1300 e 1700 mm, coppie 6,5, 13 e 18 kNm.

Dati tecnici

Lunghezza piano mm	1300
Larghezza piano mm	800
Altezza minima mm	320
Inclinazione	90°
Idraulica	Doppio effetto
Lato ribaltamento	Lato Corto
Coppia kNm	6,5
Potenza kW (S3)	0,55
Peso Kg	165
Installazione	Pavimento

Tempo di ribaltamento: 29 s in salita e 22 s in discesa.

Accessori e prodotti correlati

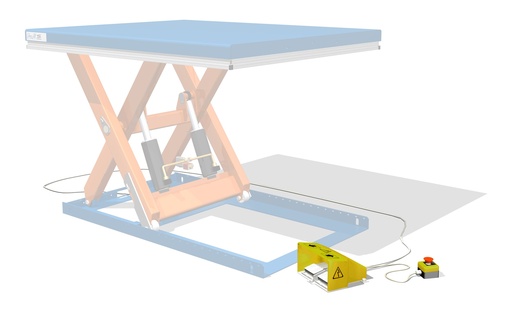

Comando a Pedale UC-60Comando a pedale: mani libere

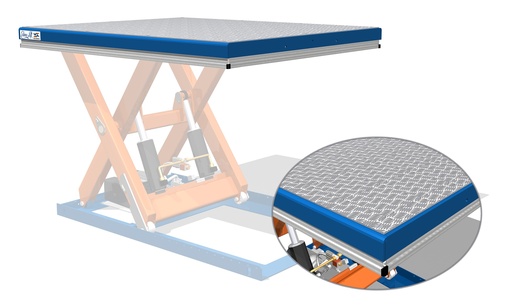

Piano Antiscivolo per Piattaforme ElevatriciPiano antiscivolo in alluminio mandorlato o lamiera zigrinata

Hai altre domande?Leggi le 9 domande frequenti →

Serve aiuto per scegliere?

Dicci peso del carico, altezze di lavoro e come arriva il pallet: ti consigliamo modello e accessori e prepariamo l’offerta con i dati Edmolift.

Richiedi un’offerta Chiama +39 0434 572757

Specifiche tecniche

Lunghezza piano mm	1300
Larghezza piano mm	800
Altezza minima mm	320
Inclinazione	90°
Idraulica	Doppio effetto
Lato ribaltamento	Lato Corto
Coppia kNm	6,5
Potenza kW (S3)	0,55
Peso Kg	165
Installazione	Pavimento

Con cilindri a semplice effetto il ribaltatore arriva a 45° (ESLF 65); con cilindri a doppio effetto a 90° (EDLF 65). Con la rotazione a 90°, oltre la verticale, la coppia disponibile si riduce: va verificata in entrambi i versi.

Coppia (kNm) = peso in kN × distanza in metri tra cerniera e baricentro del carico; i kg si dividono per circa 100. Esempio: 1000 kg con baricentro a 0,4 m danno circa 4 kNm, quindi basta 6,5 kNm. Oltre la verticale, a 90°, la coppia disponibile scende a circa 4 kNm. Il baricentro deve restare ad almeno 50 mm dalla cerniera.

Sì: integrato nel piano di una piattaforma elevatrice condivide con essa l’impianto idraulico. Si fa con piani da 900, 1300 e 1700 mm e coppie da 6,5, 13 e 18 kNm.

No: il ribaltatore si posa a pavimento e il telaio ospita la centralina, quindi niente fossa e nessun gruppo esterno. Si posa a terra e si collega.

Il ribaltatore ha di serie una sponda di trattenuta alta 230 mm, che tiene il carico al suo posto, e barre antischiacciamento sui 4 lati.

Alzando e inclinando il carico verso l’operatore: l’Armlift solleva e inclina da +5° a −40°, il sollevatore TSLN inclina il pallet di 40° a destra e a sinistra, i ribaltatori arrivano a 45° o 90°. Se il pallet si svuota o si riempie strato per strato, il pallet leveller PL 2002 lo tiene sempre all’altezza giusta, senza corrente.

Il sollevatore per pallet si carica direttamente con il transpallet manuale e alza il pallet fino a 970 mm, con accesso libero su tre lati; il TSE scende fino a 10 mm. Tra gli Armlift, ALT 1500U, ALT 1500UE e ALT 1500GB hanno il piano a U alto 6 mm e prendono pallet e carrelli direttamente da terra.

Con i bracci di sollevamento ARZ e LTT 750: prendono il carrello del treno e lo alzano e inclinano verso l’operatore. L’ARZ regola altezza e inclinazione da +5° a −40°; l’LTT 750 sale in verticale e occupa il minimo spazio.

Circa 4 volte l’anno oppure ogni 1000 cicli, se arrivano prima: perdite e livello dell’olio idraulico (ISO 32), tubi e cavi, arresti di emergenza e barre di sicurezza, da parte di personale qualificato e con ricambi originali. Il manuale d’uso, con gli schemi elettrici, è nella sezione «Documenti» della scheda prodotto.
