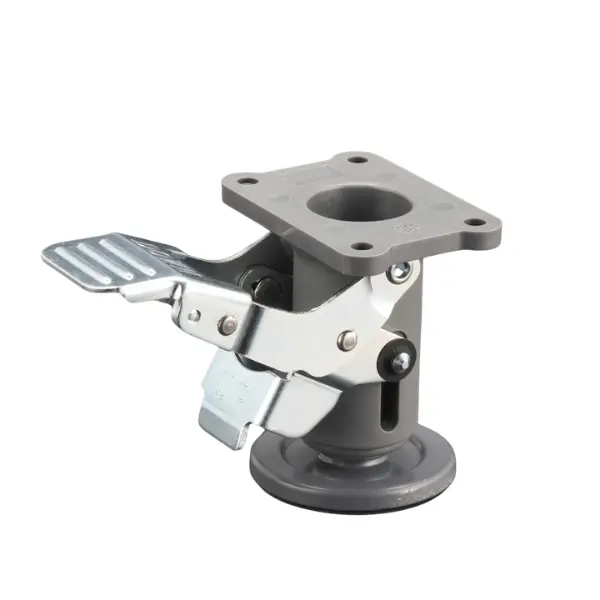

Blocco di stazionamento a pedale GF-N

https://leanproducts.eu/web/image/product.template/689/image_1920?unique=b3d0891

Blocco a pedale per tenere fermo un carrello in tubo Green Frame: premi il pedale e il piede scende a terra con una forza di 392 N. Tre versioni: per ruote da 100 o 150 mm e kit compatto 75/100.

Cod.: GFN-F00
  • Versione
  • Materiale
  • Peso

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
SUS
Contattaci
Scarica scheda PDF

Specifiche tecniche

Versione Tipo 100
Materiale Resina e acciaio · acciaio e gomma (Tipo 75/100)
Peso 770 g (Tipo 100) · 850 g (Tipo 150) · 494 g (Tipo 75/100)
Tag
Tag
SUS

Dipende dal diametro delle ruote: tipo 100 per ruote da 100 mm, tipo 150 per ruote da 150 mm, kit 75/100 per ruote da 75 o 100 mm. Il tipo 100 va montato a 132 mm da terra, il tipo 150 a 190 mm.

No: il carico resta sulle ruote. Il blocco preme a terra con 392 N e tiene fermo il carrello.

Il tipo 100 e il tipo 150 si fissano al profilo con cava C10 con 4 dadi a T M8, 4 viti M8×20 inox e 4 rondelle. Il kit 75/100 ha già viti M6×35, rondelle e dadi a T.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
