Simboli Vector™ per zone di manovra carrelli

ORGATEX LongLife Vector™ · Simboli per zone di manovra

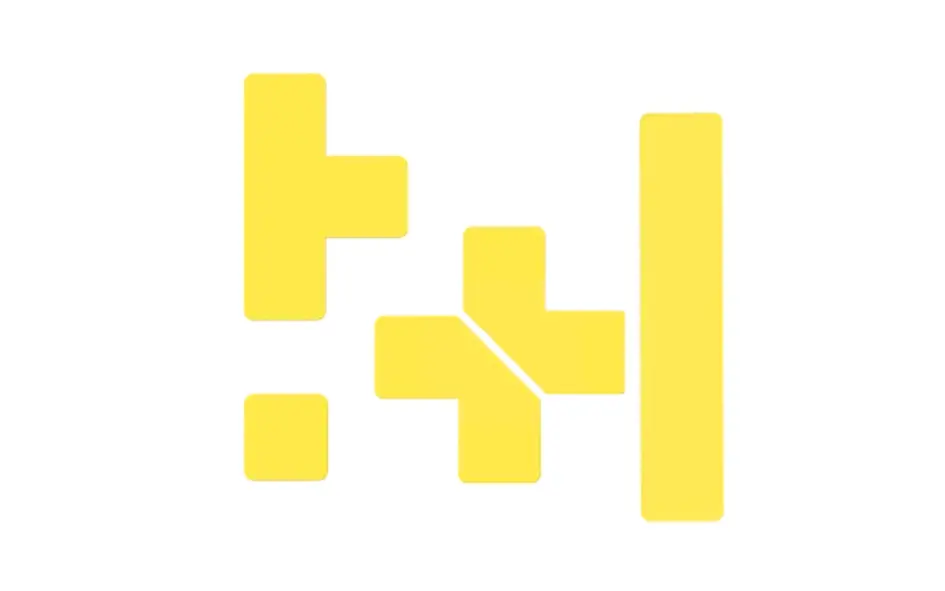

Simboli Vector™ per pavimento: T, L, dritti e quadrati che reggono i carrelli che girano sul posto

Le forme dei simboli LongLife nella linea Vector™, sviluppata per le zone più sollecitate: dove i carrelli elevatori sterzano e girano sul posto si creano forti forze di taglio e torsione che sfilacciano e staccano la segnaletica comune. Per ubicazioni pallet, incroci e aree di manovra su pavimenti industriali lisci.

Per carrelli che girano sul posto4 forme, 3 larghezze9 colori50 pezzi per confezioneZone di manovra e incroci

Simboli Vector™ per pavimento: T, L, dritti e quadrati che reggono i carrelli che girano sul posto

4forme

50–100 mmlarghezze

9colori

50pezzi per confezione

30–50 mmspazio tra pallet e simboli

Per quale traffico: linea Vector™

Pedoni

Transpallet manuali ed elettrici

Carrelli elevatori

Carrelli pesanti

Carrelli che girano sul posto

Spessore 0,2 mmMateriale poliestereTemperatura d’uso 0/+90 °CTemperatura di posa ≥ 12 °C

Confronta tutte le linee →

Perché sceglierlo

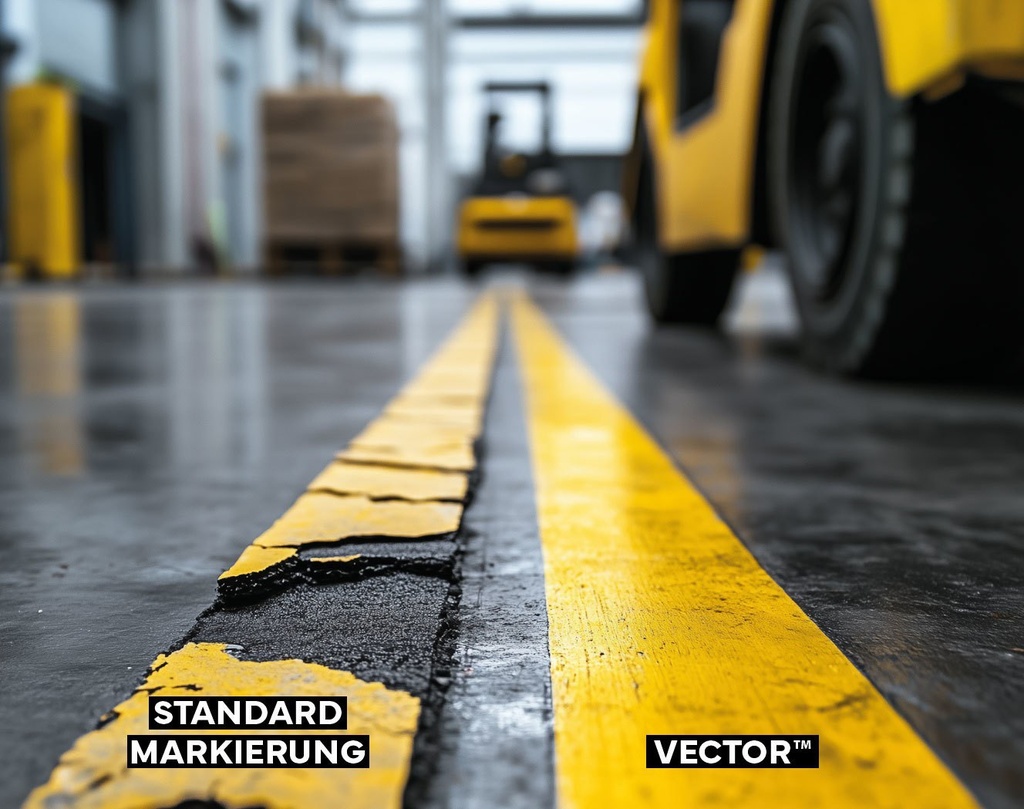

Reggono i carrelli che girano

Pensati per le forze di taglio e torsione delle ruote che sterzano sul posto, dove la segnaletica comune si sfilaccia o si stacca.

Incroci e zone di manovra

Per aree con movimenti frequenti dei carrelli elevatori: incroci, zone di manovra, corsie molto trafficate.

Pretagliati, nessuno sfrido

T, L, dritti e quadrati pronti da posare: angoli e incroci precisi senza tagliare il nastro.

Combinabili con gli Standard

Stesse forme e misure dei simboli LongLife Standard: usi i Vector™ nelle zone critiche e gli Standard nel resto del magazzino.

Sceglilo se…

i carrelli elevatori sterzano o girano sul posto sopra la segnaletica
devi segnare incroci, zone di manovra e corsie con movimenti frequenti dei carrelli
il pavimento è liscio, al chiuso (cemento, resina epossidica)
ti servono T, L, dritti e quadrati da 50 a 100 mm

Scegli un’altra soluzione se…

se passano carrelli pesanti o carichi molto elevati LongLife Heavy Duty - Simboli →
se il traffico è normale e vuoi la soluzione più economica LongLife Standard - Simboli →
se la segnaletica va in cella frigorifera, sotto 0 °C LongLife Cold Performance - Simboli →
se ti servono bordi arrotondati da 90 mm, punto e croce LongLife Vector - Simboli Rounded →

Non sei sicuro? Usa la guida alla scelta →

Quale elemento usare e dove

Quattro forme, le stesse dei simboli Standard, nelle stesse 9 tinte:

Elemento a L

Angoli delle ubicazioni pallet nelle zone dove i carrelli manovrano di più. Larghezza 50 o 75 mm.

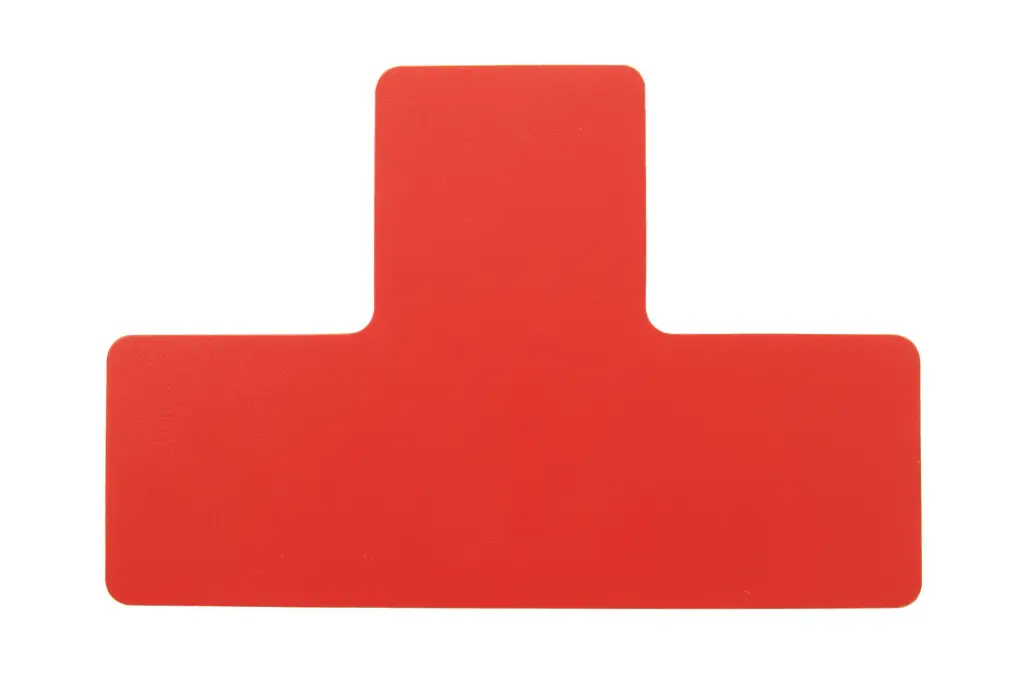

Elemento a T

Lato comune tra ubicazioni affiancate e innesti tra linee agli incroci. 50 o 75 mm.

Elemento dritto

Lati lunghi e linee tratteggiate nelle aree di manovra. 50 × 250, 75 × 350 o 100 × 500 mm.

Quadrato

Un punto preciso a terra, ad esempio la posizione di un contenitore o di un’attrezzatura. 50, 75 o 100 mm.

ORGATEX indica i simboli Standard per sollecitazioni normali o elevate e i Vector™ per le aree con forti forze di taglio e torsione: zone di manovra e incroci.

Dati tecnici

Confezione	50 pz
Colore	Rosso, Bianco, Blu Chiaro, Giallo, Verde, Nero, Blu Scuro, Arancione, Grigio Chiaro
Larghezza	50 mm, 75 mm, 100 mm
Forma	Elemento a T, Elemento a L, Elemento Dritto, Elemento Quadrato

Elementi a T e a L: larghezza 50 o 75 mm. Elemento dritto: 50 × 250, 75 × 350 o 100 × 500 mm. Quadrato: 50, 75 o 100 mm. Confezione da 50 pezzi per forma, misura e colore. Per pavimenti industriali lisci e puliti al chiuso.

Altri formati della linea Vector™

LongLife Vector - Rotolo

LongLife Vector - Simboli Rounded

Accessori e prodotti correlati

LongLife Standard - Schermi protettiviCodice ubicazione a terra, leggibile allo scanner

LongLife - Rullo a PressionePressione uniforme in posa

LongLife - AccessoriPavimento pulito prima della posa

Hai altre domande?Leggi le 11 domande frequenti →

Le tue ubicazioni si rovinano in fretta?

Mandaci qualche foto della segnaletica rovinata e del traffico nella zona: ti diciamo se servono Vector™, Heavy Duty o bastano gli Standard.

Richiedi un’offerta Chiama +39 0434 572757

Specifiche tecniche

Confezione	50 pz
Colore	Rosso
Larghezza	100 mm
Forma	Elemento Quadrato

Dove i carrelli elevatori girano sul posto o sterzano sopra la segnaletica: incroci, zone di manovra, corsie molto trafficate. Lì le forze di taglio e torsione rovinano in fretta i simboli comuni. Per sollecitazioni normali bastano gli Standard.

Sì: elementi a T e a L da 50 e 75 mm, dritti 50 × 250, 75 × 350 e 100 × 500 mm, quadrati da 50, 75 e 100 mm, in 9 colori e confezioni da 50 pezzi. Puoi combinarli con gli Standard nello stesso layout.

Nella tabella ORGATEX la linea Vector™ è indicata per pedoni, transpallet, carrelli elevatori e rotazioni sul posto, non per i carrelli pesanti: per quelli c’è la linea Heavy Duty.

No: la linea Vector™ lavora da 0 a +90 °C. Sotto zero usa i simboli Cold Performance, che si posano fino a -20 °C.

In Italia il D.Lgs. 81/08 (Allegato XXVIII) prevede che, quando l’uso dei locali lo rende necessario, le vie di circolazione dei veicoli siano segnalate con strisce continue di colore ben visibile, preferibilmente bianco o giallo rispetto al pavimento, e che ostacoli e punti di pericolo siano segnalati con bande giallo/nero o rosso/bianco inclinate di circa 45°. Per i segnali vale l’Allegato XXIV: rosso per i divieti, giallo per gli avvertimenti, azzurro per le prescrizioni, verde per salvataggio e soccorso. Gli altri colori (per esempio blu per le materie prime, verde per il prodotto finito, rosso per gli scarti) non sono fissati per legge: sono una codifica interna da definire e applicare in modo uniforme.

Il pavimento deve essere regolare, pulito e senza polvere, olio o grasso. Prima pulisci a fondo, poi sgrassa la fascia di posa con il LongLife Cleaner. Togli le vecchie marcature con il raschiatore e i residui di colla con il LongLife Remover. Su superfici critiche, per esempio calcestruzzo poroso o polveroso, il LongLife Primer aumenta l’adesione; all’esterno è sempre necessario.

Sì. Secondo ORGATEX le marcature LongLife si tolgono senza residui con il LongLife Remover. Le marcature si staccano con il raschiatore LongLife, lungo 1200 mm per lavorare in piedi, con lama da 125 mm e 3 lame di ricambio; i residui di colla si sciolgono con il Remover. Sui pavimenti delicati provalo prima in un punto nascosto.

La segnaletica adesiva non ha tempi di asciugatura: nastri e simboli si posano senza tracciafilo né attrezzature particolari e la zona si può usare subito (l’adesivo completa la presa in circa 12 ore). Quando cambia il layout si rimuove senza residui con il LongLife Remover e i colori restano standard e ripetibili nei riordini. La linea si sceglie in base al traffico e al pavimento: se hai dubbi te la consigliamo noi.

Sì, su richiesta. ORGATEX produce il nastro LongLife Individuell in 50, 75 o 100 mm con colori, simboli o codici QR personalizzati, e sagome su misura per forma, misura, colore e materiale: anche con superficie antiscivolo, adesivi per pavimenti ruvidi o materiali fotoluminescenti. Mandaci disegno e quantità: ti prepariamo un’offerta con i tempi di consegna.

Sì. Mandaci una planimetria o qualche foto delle zone da segnalare o mettere in sicurezza e descrivici come vengono usate (passaggi, mezzi, pavimento, scale, uscite): ti consigliamo i prodotti adatti, con colori, formati e quantità. Per impianti più grandi o situazioni particolari possiamo valutare un sopralluogo su richiesta.

Puoi usare gli elementi pretagliati – angoli a 45° e 90° (Standard), elementi a T e L (Standard, Vector™, Heavy Duty, Cold Performance), croci (Standard e Vector™ Rounded) – oppure tagliare il nastro con la maschera di taglio LongLife in acciaio inox, che guida tagli a 90° e 45° sulle larghezze 50, 75 e 100 mm. Per 10 posti pallet c’è il kit delimitazione (angoli a L, elementi dritti e schermi A4); su pavimenti irregolari o all’esterno gli angoli LongLife Modul a L, fissati con tasselli. ORGATEX raccomanda di non sovrapporre le marcature.
