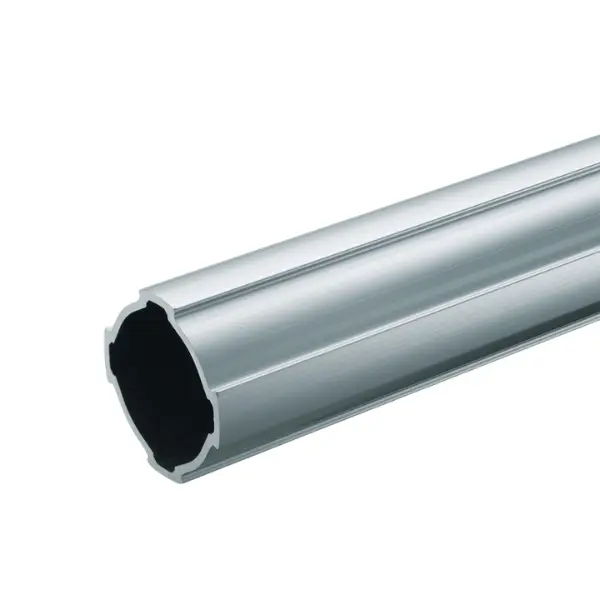

Profilo GF-G

https://leanproducts.eu/web/image/product.template/338/image_1920?unique=5300125

Tubo in alluminio anodizzato Ø 43 mm della serie Green Frame GF-G: oltre quattro volte la portata del GF-N, per montanti, traverse e strutture caricate. 0,74 kg/m, barra 4000 mm o tagliato a misura.

Leggi tutto ↓
Cod.: GFF-200
Lunghezza 4.000
  • Lunghezza
  • Peso
  • Materiale

Dimensioni di taglio

mm
43 × 43 mm Sezione reale del profilo
0Barra intera 4000 mm
Calcolo del prezzo…
Barra intera Lastra intera della lastra Da {min} a {max} mm · barra intera {max} mm Fino a {maxl} × {maxw} mm · minimo {min} mm Lunghezza tra {min} e {max} mm. Larghezza tra {min} e {max} mm.

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
SUS
Contattaci
Richiedi un'offerta
Rispondiamo entro 1 giorno lavorativo
Scarica scheda PDF

Specifiche tecniche

Lunghezza 4000
Peso 0,74 kg/m
Materiale Alluminio estruso anodizzato
Tag
Tag
SUS

Quando la struttura è grande, alta o caricata: su 1000 mm di luce il GF-G regge al centro 851 N contro 195 N del GF-N, a pari freccia. Anche connettori e piedini sono più robusti. Spesso basta usarlo per i montanti e lasciare le traverse in Ø 28.

Con i connettori misti G-N, esterno o interno a 90°: uniscono un tubo Ø 43 a un tubo Ø 28. Così metti montanti GF-G e traverse GF-N nella stessa struttura.

Esterni e interni a 90°, angolari, a 45°, snodati, lineari e due esterni rinforzati per i nodi con forti momenti. Si serrano con vite M8 a 24,9 N·m; l’esterno a 90° tiene 2500 N allo scorrimento, l’interno 1700 N.

Sì, è uno degli usi tipici. Il connettore esterno normale ammette 66 N·m in verticale; con montanti GF-G e connettori esterni rinforzati un braccio regge circa 800 N a 300 mm dal montante. In orizzontale i valori sono più bassi: i montanti vanno legati tra loro.

Con la bussola filettata M16 GFN-E05 monti piedini regolabili e ruote a perno M16: regge 5800 N in compressione. La versione conduttiva per aree ESD regge 1000 N.

0,74 kg/m, il doppio del GF-N (0,37 kg/m), con un momento d’inerzia oltre quattro volte maggiore: 5,07 contro 1,16 × 10⁴ mm⁴.

Il Profilo GF-G è il tubo base Ø 43. Quello con cava C10 aggiunge una cava per dadi a T e il collegamento ai profilati quadri SF. L’Hard ha la parete spessa, circa il doppio della resistenza a flessione, per i nodi che prendono urti. Il GF-G W unisce due tubi Ø 43 ed è la traversa per carichi alti; il P150 è una trave doppia alta 193 mm per grandi luci, box di lavoro e portali.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.

Immagine del prodotto
Profilo GF-G
