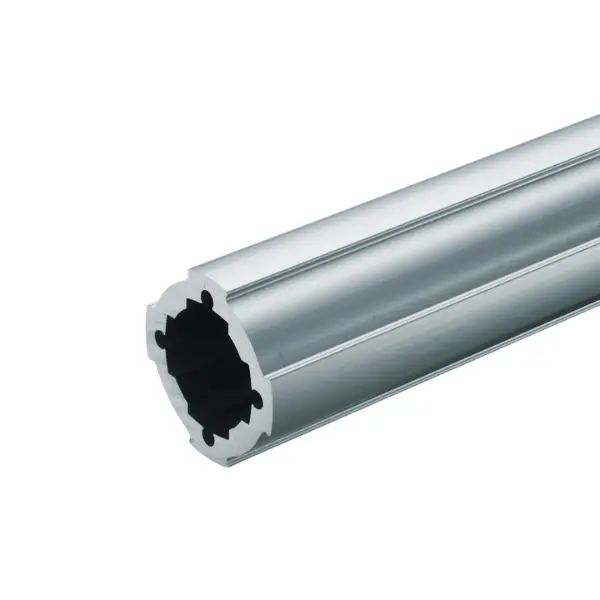

Profilo GF-G Hard

Quando un nodo della struttura Ø 43 prende urti continui, o quando ti serve più resistenza restando nel diametro 43: resiste a flessione circa il doppio del GF-G standard.

Sì: dentro il GF-G Hard scorre un tubo GF-N Ø 28. Ti indichiamo come bloccarlo in posizione in base al carico.

Stesso diametro, parete più spessa: pesa 1,57 kg/m invece di 0,74 e il momento d’inerzia sale da 5,07 a 9,18 × 10⁴ mm⁴.

L’Hard è un tubo singolo, per nodi sotto urti e montanti. Il GF-G W è un doppio tubo per traverse caricate: in piedi ha 52,42 × 10⁴ mm⁴. Scegli l’Hard per i nodi e il W per le campate.

Il tappo interno dedicato al GF-G Hard, GFA-426: il tappo del GF-G standard non è indicato per questo profilo.

I connettori della serie GF-G: ti confermiamo i modelli adatti all’Hard quando prepariamo l’elenco dei componenti.

Il Profilo GF-G è il tubo base Ø 43. Quello con cava C10 aggiunge una cava per dadi a T e il collegamento ai profilati quadri SF. L’Hard ha la parete spessa, circa il doppio della resistenza a flessione, per i nodi che prendono urti. Il GF-G W unisce due tubi Ø 43 ed è la traversa per carichi alti; il P150 è una trave doppia alta 193 mm per grandi luci, box di lavoro e portali.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
