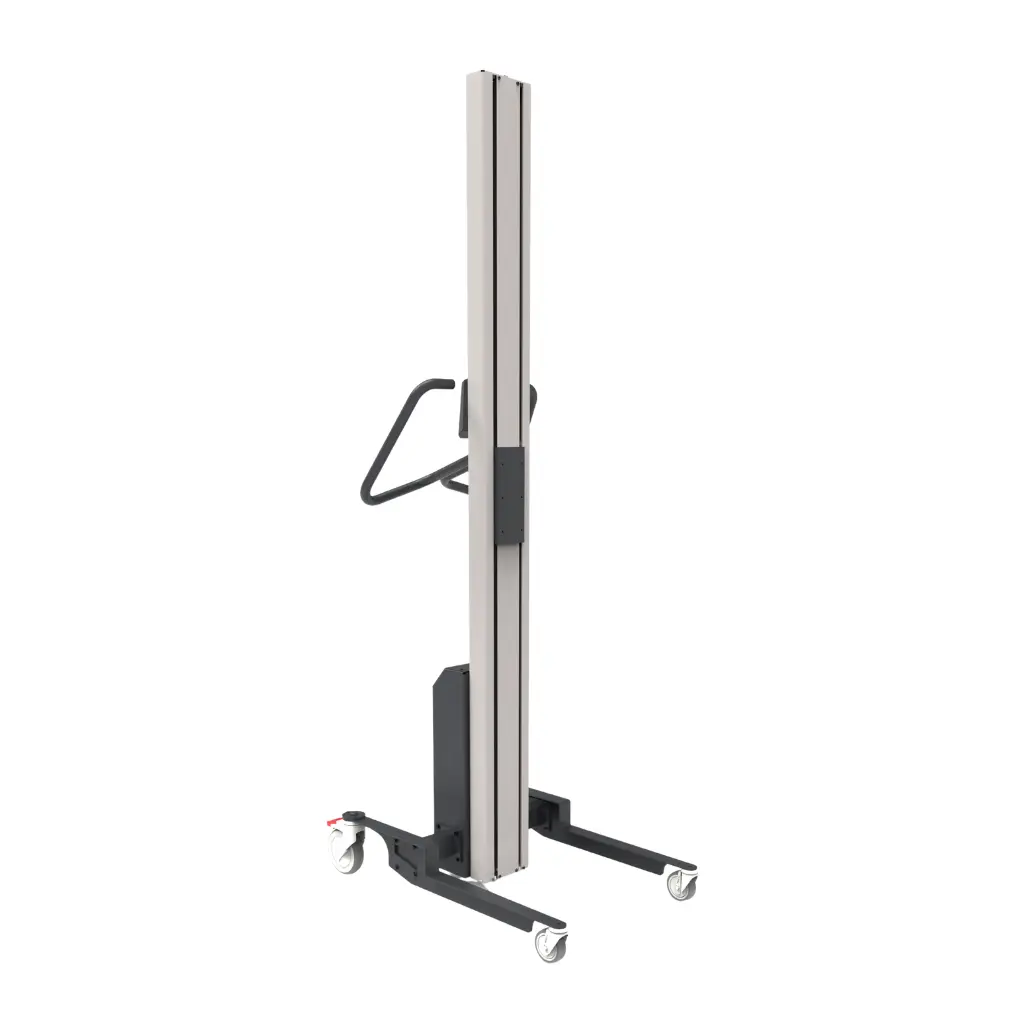

Work positioner Edmolift WP 65: sollevatore elettrico 65 kg

Work Positioner

Work positioner Edmolift WP 65: sollevatore elettrico 65 kg

Il WP 65 solleva cartoni, bobine e casse fino a 65 kg e li porta all’altezza di lavoro, fino a 194 cm. Si comanda dall’impugnatura ErgoControl con telecomando; la struttura in alluminio e acciaio lo rende leggero e robusto. Il work positioner Edmolift WP 65 è un sollevatore elettrico ergonomico per bobine e scatole, a batteria.

Portata 65 kg a 400 mmCorsa fino a 1600 mmImpugnatura ErgoControlAcciaio IP44 o inox IP65

65 kgportata a 400 mm dal montante

1600 mmcorsa massima

7,5 hricarica completa

IP65versione inox

Perché sceglierlo

Telecomando ErgoControl

Impugnatura ergonomica con telecomando; a richiesta il livellamento automatico.

Limitatore di sovraccarico

Protegge carrello e operatore se il carico è troppo pesante.

Facile da mantenere

Progettato per manutenzioni e riparazioni semplici.

Acciaio o inox

Acciaio verniciato IP44 o inox 304L IP65 per alimentare e farmaceutico.

Sceglilo se…

muovi cartoni, bobine o casse fino a 65 kg
vuoi comandare il carrello dal telecomando dell’impugnatura
basta una corsa fino a 1600 mm
lavori in alimentare o farmaceutico: versione inox IP65

Scegli un altro modello se…

se ti basta un pulsante di salita e discesa e il carico non supera 55 kg WP 55 →
se il carico arriva a 85 kg o serve una corsa fino a 2050 mm WP 85 →
se servono pinze elettriche o portate fino a 125 kg WP 125 →

Non sai quale scegliere? Usa la guida ai Work Positioner →

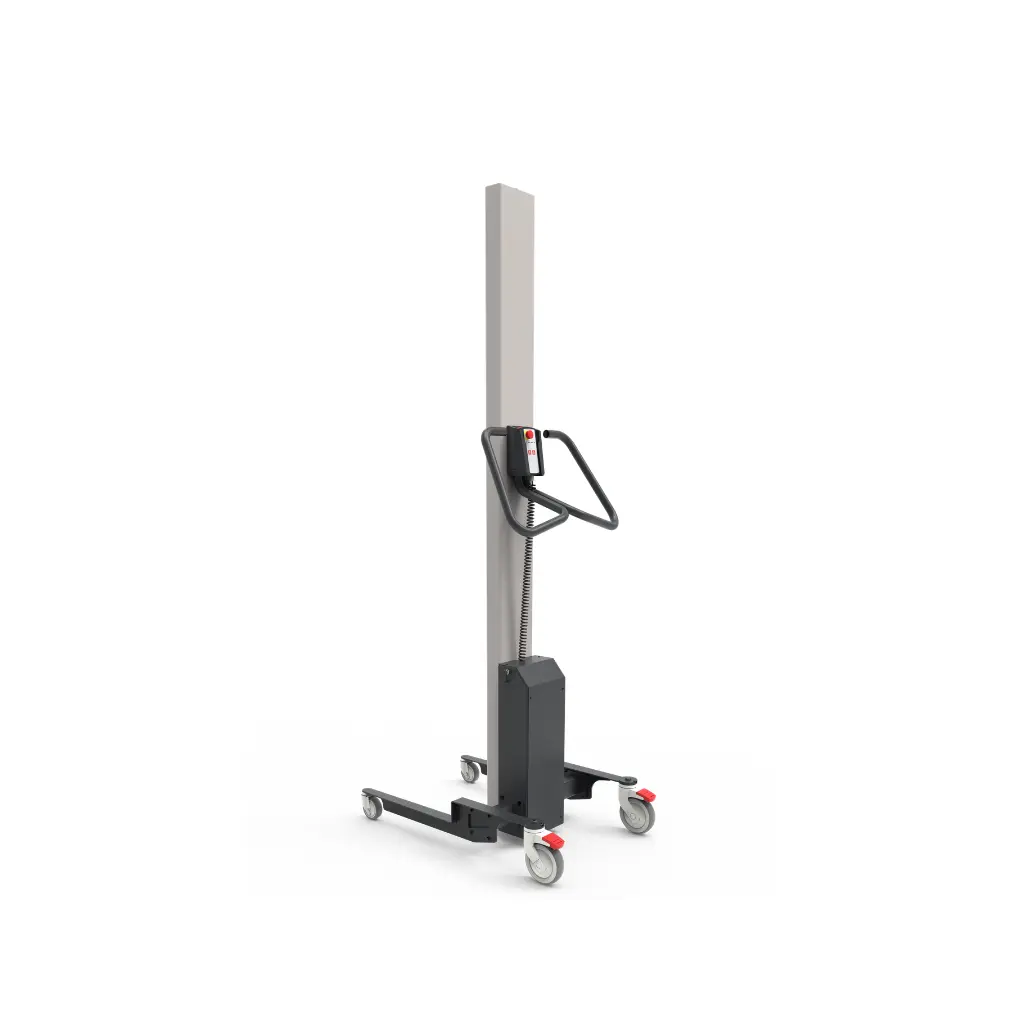

Dove si usa

Per carichi leggeri e medi da prendere, sollevare e posare:

Produzione: bobine e semilavorati da caricare in macchina
Alimentare e farmaceutico: versione inox IP65
Magazzino: cartoni e casse da e verso gli scaffali
Bombole: con il braccio gru (video qui sotto)

La base: scegli le gambe

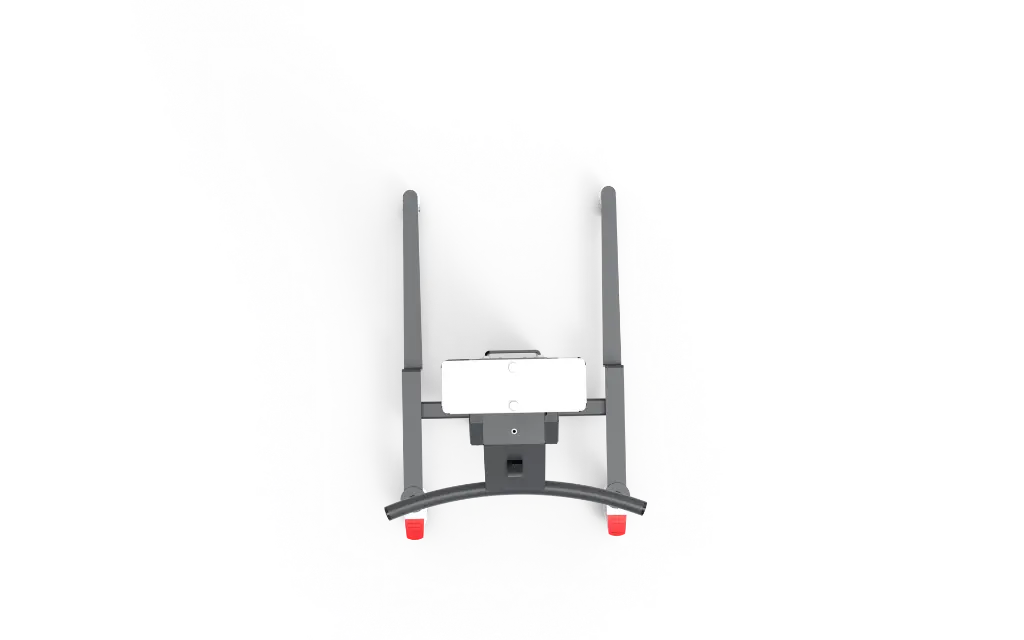

Gambe standard

Lunghe 430 mm, larghe 476 mm.

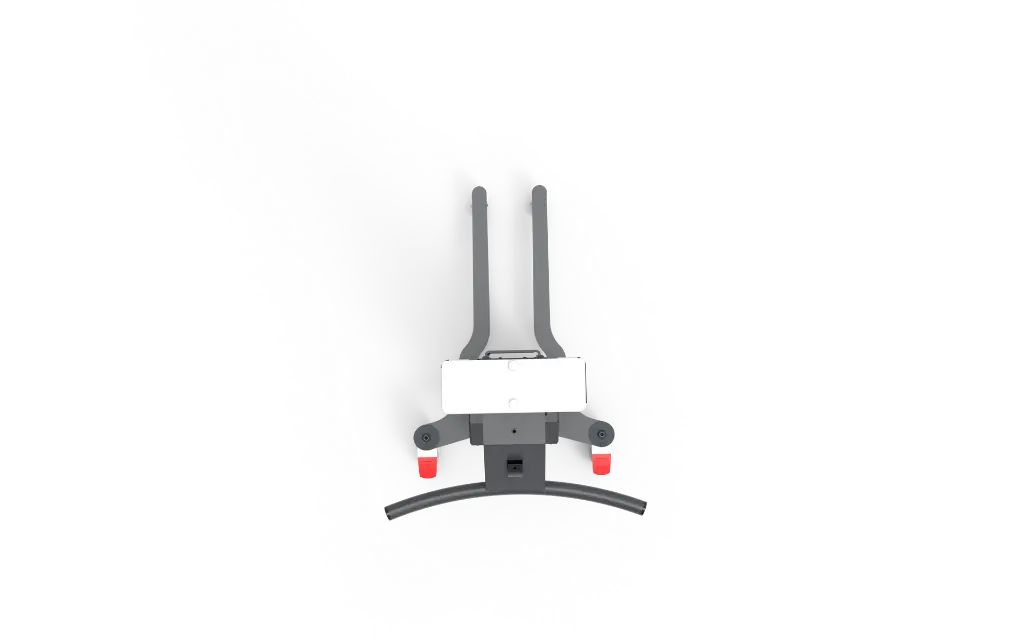

Gambe centrali

Base stretta: 422 × 144 mm.

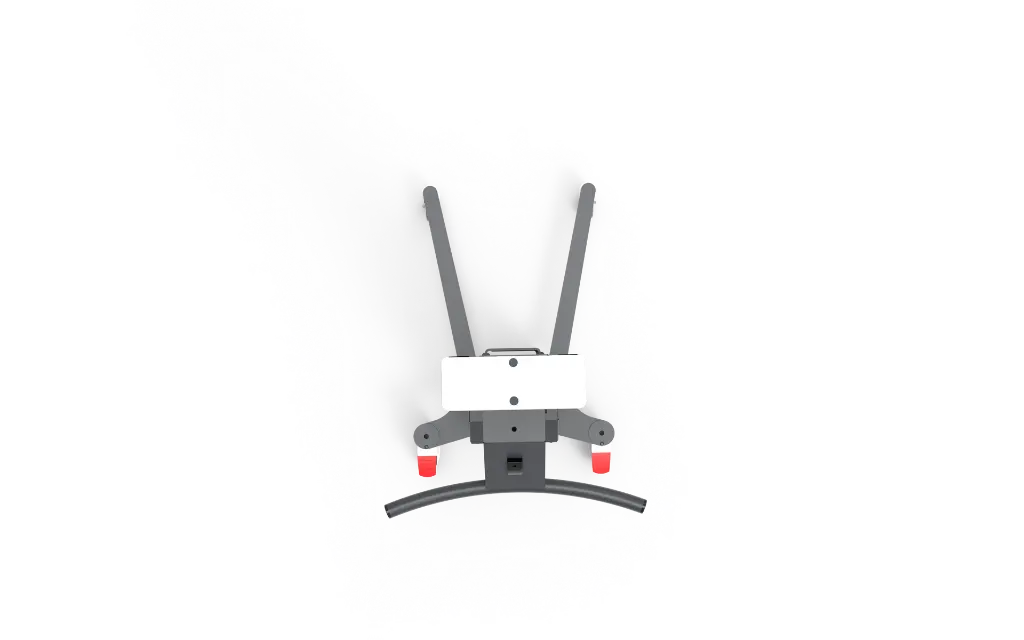

Gambe ad angolo

400 × 380 mm.

Dati tecnici

Versione	Acciaio, Acciaio Inox
Carico max Kg	65
Corsa mm	965, 1200, 1600
Velocità di sollevamento	120 mm/s
Gambe	Standard, Angolo, Centrali
Ruote Anteriori	Ø 75 Girevoli
Ruote Posteriori	Ø 125 con Freno
Maniglia e comando	WPR-R1 Maniglia Ergonomica con comando con cavo
Numero di cicli	150-250
Batteria	2 AGM (24 V - 9 Ah)
Caricabatterie	Esterno 230 V 50-60Hz

Montanti XS, S e M: altezza totale 1290, 1530 o 1940 mm, corsa 965, 1200 o 1600 mm. Peso del carrello da 31 a 41 kg. Portata misurata con il baricentro del carico a 400 mm dal montante. A richiesta: batterie al litio, livellamento automatico, freno centrale, ruote posteriori ESD.

Utensili e accessori compatibili

Piattaforma acciaio 60 kgPortata utile 60 kg

Piattaforma acciaio 85 kgPortata utile 55 kg

Piattaforma HDPE 60 kgPortata utile 60 kg

Piattaforma HDPE 85 kgPortata utile 60 kg

Piattaforma HDPE con rulli 85 kgPortata utile 55 kg

Forca regolabile 85 kgPortata utile 50 kg

ForcaPortata utile 55 kg

Forca simmetrica regolabile 180 KgPortata utile 50 kg

Forca 4 morsettiPortata utile 55 kg

Forca 8 morsettiPortata utile 50 kg

Forca per vassoio mobile per contenitore standard UEPortata utile 50 kg

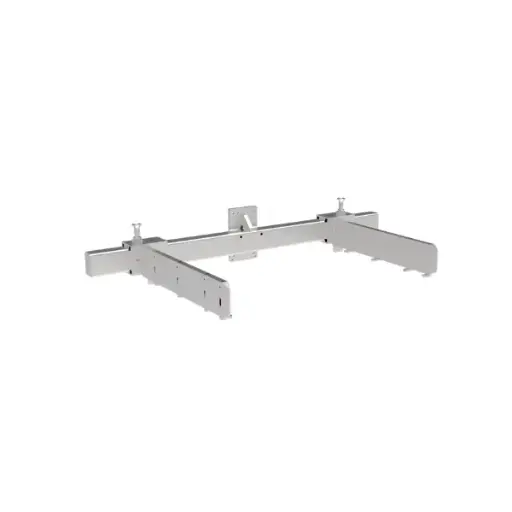

Forca regolabile 8 morsettiPortata utile 50 kg

Pinza articolata per bobine di film Ø 76 mmPortata utile 50 kg

Pinza manuale girevole per bobine con rotazione 90° 80 KgPortata utile 50 kg

Pinza verticale per bobine 80 kgPortata utile 60 kg

Mandrino Singolo con ruota e culla a V 360°Portata utile 60 kg

Mandrino singolo con ruota e supporto per cullaPortata utile 60 kg

Mandrino singolo Ø 60Portata utile 60 kg

Doppio mandrino tubo Ø 35Portata utile 60 kg

Mandrino singolo Ø 35Portata utile 60 kg

BraccioPortata utile 55 kg

Sgancio rapido per colonna 125 KgCambio rapido degli utensili manuali, senza viti

Traslatore lateraleSposta l’utensile di lato di ±200 mm

Indicatore della posizione in altezza6 riferimenti sul montante per ritrovare la quota

Sistema di rotazione elettrico 150 KgRotazione elettrica 360° con 3 posizioni

Hai altre domande?Leggi le 12 domande frequenti →

Quale Work Positioner ti serve?

Mandaci peso, forma e altezze del carico: ti consigliamo modello, montante, gambe e utensile.

Richiedi un’offerta Chiama +39 0434 572757

Specifiche tecniche

Modello	WP 65XS-S
Versione	Acciaio
Carico max Kg	65
Corsa mm	965
Altezza Totale mm	1290
Velocità di sollevamento	120 mm/s
Gambe	Standard
Lunghezza Gambe mm	430
Larghezza Gambe mm	476
Ruote Anteriori	Ø 75 Girevoli
Ruote Posteriori	Ø 125 con Freno
Maniglia e comando	WPR-R1 Maniglia Ergonomica con comando con cavo
Numero di cicli	150-250
Batteria	2 AGM (24 V - 9 Ah)
Caricabatterie	Esterno 230 V 50-60Hz
Peso Kg	37

Fino a 65 kg, con il baricentro del carico a 400 mm dal montante. La corsa è di 965, 1200 o 1600 mm secondo il montante (XS, S o M). Per carichi fino a 85 kg o una corsa fino a 2050 mm c’è il WP 85; per le pinze elettriche il WP 125.

Dall’impugnatura ErgoControl: con un pulsante di salita e discesa (WPR-R0), con il telecomando (WPR-R1) oppure con il telecomando e l’opzione livellamento automatico o posizionamento su più quote (WPR-R2). Il livello della batteria si legge sull’unità di comando.

Le 2 batterie AGM di serie (24 V – 9 Ah) si ricaricano al 100% in 7,5 ore con il caricabatterie esterno; durante la ricarica il carrello non si usa. A richiesta ci sono le batterie al litio (WPR-O-0004), che si ricaricano più in fretta, oppure il pacco batterie estraibile con stazione di ricarica (WPR-O-0039) e pacchi aggiuntivi da alternare.

Sì: piattaforme, forche, mandrini, pinze per bobine e braccio gru si fissano alla slitta portautensili con viti M6. Con il cambio rapido WPR-A-0001-SS la parte carrello resta sul WP 65 e su ogni utensile si monta una parte utensile (WPR-A-0002-SS): lo cambi in pochi secondi, da solo, senza svitarlo.

Ci sono tre basi: gambe standard lunghe 430 mm e larghe 476 mm, gambe centrali con base stretta 422 × 144 mm e gambe ad angolo 400 × 380 mm. Le gambe centrali e quelle ad angolo ti fanno arrivare più vicino a banchi e scaffali.

Tra i documenti da scaricare in questa pagina: il manuale d’uso in italiano e in inglese e il disegno tecnico. Lo schema elettrico è a pagina 24 del manuale, subito dopo l’elenco dei pezzi di ricambio.

Un work positioner: il sollevatore elettrico a batteria che solleva, trasporta e posiziona il pezzo premendo un pulsante, con l’utensile adatto al carico: piattaforma, forche, mandrino, pinza o braccio. Le portate vanno da 55 a 285 kg.

Con un work positioner e l’utensile giusto: il mandrino entra nel foro della bobina, la pinza la stringe dall’esterno e c’è anche la pinza elettrica che la ruota di 90°. Per i fusti c’è la pinza manuale a inclinazione frontale, che li solleva e li inclina con un volantino.

Da quattro dati: peso del pezzo, come lo prendi (quale utensile serve), corsa e ambiente di lavoro. La portata vale con il baricentro a 400 mm dal montante, utensile compreso; la guida alla scelta dei work positioner, con il selettore in 4 domande, ti mostra modelli e utensili adatti.

Sì, nella versione inox: work positioner e utensili in acciaio inox 304L con protezione IP 65, da WP 55 a WP 285, per alimentare, farmaceutico e chimico. Con il WP inox servono gli utensili in versione SS; il WP ONE è solo in acciaio IP 44.

La protezione da sovraccarico ferma il sollevamento se il carico è troppo pesante e il sistema antischiacciamento ferma la discesa se incontra un ostacolo; in più cinghia dentata rinforzata, parti mobili schermate, avvio e arresto graduali e arresto di emergenza sull’unità di comando. È vietato usarlo per sollevare persone.

Ogni 6 mesi si controllano cinghia, viti di fissaggio e batterie; una volta l’anno parte meccanica ed elettrica, da personale autorizzato. La batteria va ricaricata almeno una o due volte a settimana, anche con uso occasionale, e ogni 6 mesi se il work positioner resta fermo.
