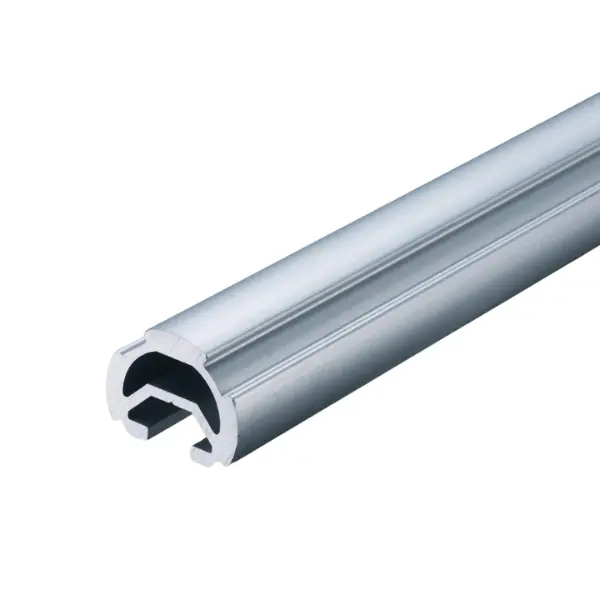

Profilo GF-S con cava C6

Inserisci nella cava il tassello per cava C6 GFA-619 e ci fissi il connettore GF-S. Lo puoi spostare lungo il profilo allentando la vite.

Ganci a J per attrezzi e cartelli, fino a 1,5 kg ciascuno, connettori GF-S con il tassello e altri fissaggi per cava C6. Dicci cosa devi appendere e ti indichiamo i componenti.

Ha la cava C6 per accessori e connettori in posizione libera e pesa 0,30 kg/m invece di 0,20. La rigidità è simile: da 0,20 a 0,38 × 10⁴ mm⁴ a seconda dell’asse, contro 0,27 del GF-S.

La C6 è sul tubo leggero Ø 19 ed è pensata per connettori GF-S e accessori leggeri. La C10 è sui tubi Ø 28 e Ø 43 e accetta dadi a T, ruote a piastra, rulli e pannelli. Scegli in base a cosa devi fissare e al carico.

Sì, con l’adattatore per cava C6 GFQ-017: si fissa sul tubo GF-N o GF-G e aggiunge una cava C6 dove ti serve.

Il tappo interno dedicato GFA-408, fatto per la sezione con cava. Il tappo del GF-S standard non è indicato per questo profilo.

Il Profilo GF-S è il tubo base Ø 19. Quello con cava C6 aggiunge una cava per tasselli, ganci e accessori. L’Hard ha la parete spessa, un momento d’inerzia quasi doppio e la testa filettabile M8 per i piedini. Il W unisce due tubi in un profilo largo 44 mm, oltre 10 volte più rigido se montato in piedi. F35 e F22 hanno un’aletta piana per etichette, cartellini e appoggi leggeri.

Il GF-N Ø 28 è lo standard per postazioni, scaffali a gravità e carrelli. Il GF-S Ø 19 pesa circa la metà (0,20 kg/m contro 0,37) ed è per telai leggeri, divisori, protezioni e piccoli meccanismi. Il GF-G Ø 43 è per montanti e traverse che devono reggere molto: su 1000 mm di luce regge al centro 851 N contro 195 N del GF-N, a pari freccia. Spesso conviene mescolarli, per esempio montanti GF-G e traverse GF-N uniti dai connettori misti.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
