Ruota con piastra

https://leanproducts.eu/web/image/product.template/1737/image_1920?unique=480dd02

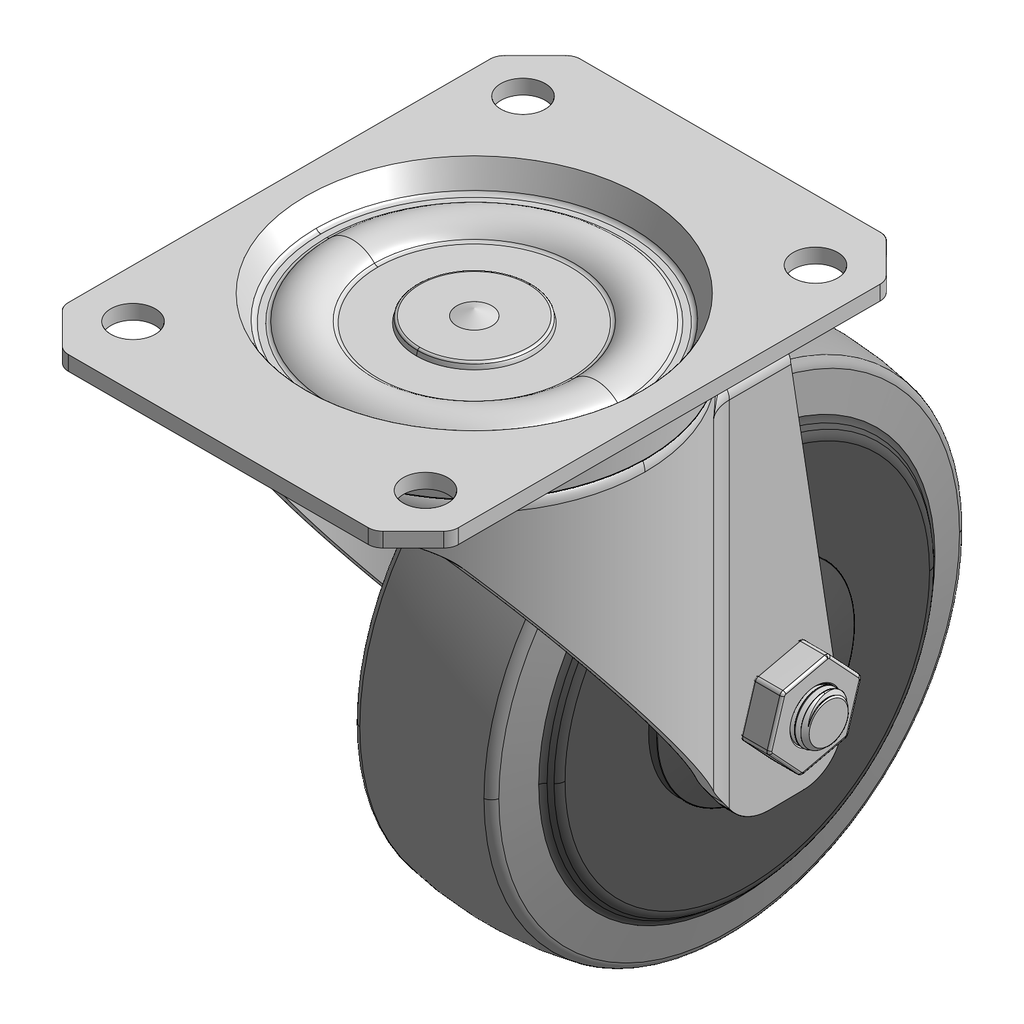

Ruota con piastra Ø 100 o 125 mm, fissa, girevole o girevole con freno, in gomma elastica o poliammide con cuscinetti a sfere: portata 150 kg. Si fissa al profilo con cava C10 con viti M8 e dadi a martello.

Leggi tutto ↓
Cod.: LP-RP002
da non con opzioni Prezzi al pezzo + IVA Prezzi per confezione da %s + IVA colori solo di disponibili
  • Tipologia
  • Diametro Ruota
  • Materiale
  • Scorrimento
  • Portata Kg

Questa combinazione non esiste.

Accedi per vedere i prezzi e acquistare
Avete già inviato una richiesta per questo prodotto oggi.
Contattaci
Richiedi un'offerta
Rispondiamo entro 1 giorno lavorativo
Scarica scheda PDF

Specifiche tecniche

Tipologia Fissa
Diametro Ruota 100
Materiale Gomma Elastica
Scorrimento Cuscinetto a ricircolo di sfere
Portata Kg 150

La piastra si avvita sotto il profilo GF-N con cava C10 della base del carrello: 4 viti M8 con dadi a martello inseriti nella cava. Sulla Ø 100 i fori della piastra sono a 80 × 60 mm.

Ogni ruota porta 150 kg, ma per sicurezza conta il carico su tre ruote: 4 ruote ≈ 450 kg. Con gradini o pavimento sconnesso conta la metà. Il limite reale lo danno anche telaio e giunti: lo verifichiamo con te.

Di solito due girevoli con freno sul lato da cui spingi e due fisse o girevoli sull’altro. Con carrelli da manovrare in spazi stretti metti quattro girevoli, di cui almeno due con freno.

Sì. I profili Green Frame si ordinano in barra da 4000 mm oppure tagliati alla lunghezza che ti serve: il taglio lo facciamo noi, nel nostro reparto. Indica le misure dei pezzi o mandaci uno schizzo della struttura e ti prepariamo l’elenco dei tagli.

Sì. La serie standard è GF-N (tubo Ø 28 mm); GF-S (Ø 19 mm) è più leggera e compatta, GF-G (Ø 43 mm) è per strutture più rigide. Esistono connettori misti che uniscono tubi di serie diverse, per esempio un tubo Ø 19 o Ø 43 a un tubo Ø 28, così usi il diametro giusto in ogni punto della struttura.

No. I connettori si fissano al tubo con viti a testa esagonale incassata: basta una chiave a brugola. Si allenta la vite, si inserisce il tubo, si porta in posizione e si serra. Niente saldature, forature o verniciature.

Sì, è il punto di forza del sistema tubolare: allenti i connettori, sposti o sostituisci i tubi e riserri. Puoi alzare un ripiano, allungare un banco o riutilizzare i componenti in un’altra struttura quando cambia il processo, in ottica di miglioramento continuo.

Sì. Possiamo progettare la struttura (postazione, scaffale a gravità, carrello, supermarket di bordo linea) con il calcolo dei carichi e consegnartela montata oppure in kit con i pezzi già tagliati e l’elenco dei componenti.

No. Profili e connettori sono in alluminio anodizzato: la superficie resiste alla corrosione e all’usura senza verniciatura ed è facile da pulire.

Sì. Nella gamma ci sono componenti conduttivi come tappi interni ESD, clip ESD per la continuità elettrica tra tubo e connettore e bussole ESD per piedini e ruote. Dicci in che area EPA lavori e ti indichiamo i componenti da usare.
